应用智能路由技术解决方案
随着信息业务的不断丰富,数据大集中已经成为IT建设的趋势,在带宽紧张、业务激增的情况下,解决带宽与业务之间的矛盾,构建快速、稳定、高质量的网络,保障关键业务传输质量,实现链路资源的充分利用,除了传统网络层的流量调度外,进行良好的应用层流量调度就显得尤为重要。

随着网络应用的快速发展,各种类型的应用流量对链路质量和带宽等有着各异的需求,如何针对各种应用流量的特点合理规划链路出口和带宽使用方式已经成为目前网络管理的新挑战。传统解决网络数据互通的核心是“路由”技术,而其针对应用层的调度显得无能为力,真正提升基于应用层数据的调度效率需重点解决如下问题:


 ■ 同一运营商提供多条链路如何分担应用层流量?
 ■ 多运营商间如何实现最佳应用流量分配,达到最高性价比?

 ■ 多地业务流量合理调度、异地出口互备?


让应用流量“走对(应用选路)、走好(流量保障)”,是解决问题的关键。迪普科技在网络安全、应用交付领域长期积累提出的“应用智能路由技术解决方案”,将应用层协议识别技术和路由选择技术结合,实现应用层流量按需调度。

 ■ 在出口,同一运营商之间的链路选择
同一运营商的链路具备同样资源,负载均衡需要协调好多条链路之间的流量,充分利用链路资源。使用同一运营商提供的多条链路,通过应用层智能路由合理分配资源。

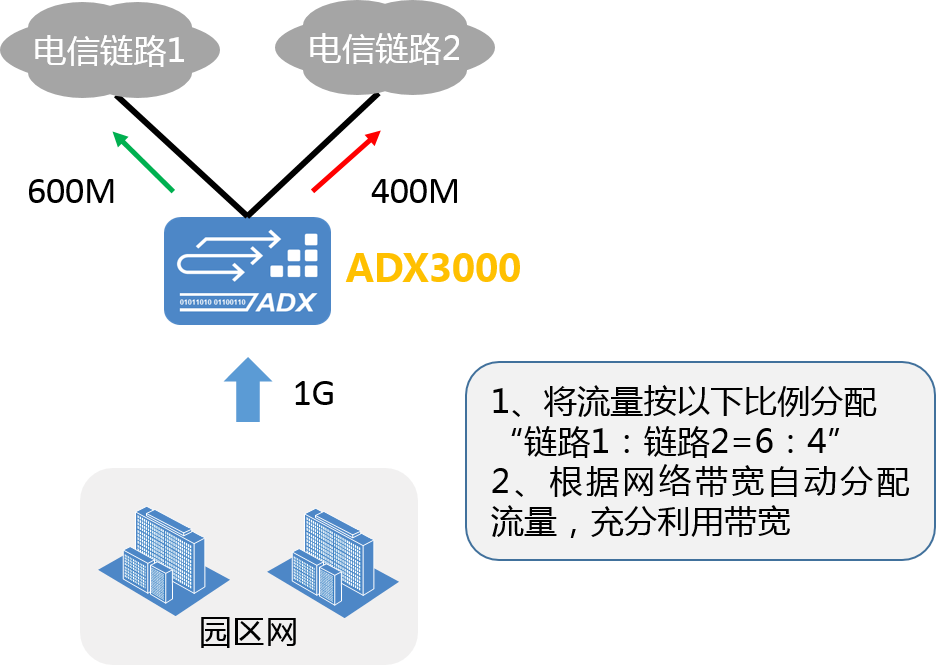

例如,当用户同时有600M电信和400M电信链路时,如图1所示,迪普科技应用交付产品ADX3000能够根据网络带宽比例自动分配流量,按照6:4的比例分配网络流量,保证流量的负载分担。


ADX3000在基于上述情况进行静态调度之外,可以基于链路质量/状态进行调度,ADX3000会主动探测链路的时延和丢包率,计算链路的延时和丢包率平均值,当发现某条链路的时延或丢包率过大时,设备会判断此链路出现故障,并将流量调度至其他正常链路,确保用户的上网体验。



图1 同一运营商之间的链路选择


 ■ 在出口,不同运营商之间的选择

考虑单一运营商出口性能压力和链路备份的需求,用户网络会有不同运营商提供的多条链路,通过应用层智能路由充分提高带宽资源利用率,提升投入产出比。


例如,可将HTTP流量牵引到链路1、网络游戏牵引到链路2、核心VIOP业务牵引到链路3,P2P流量迁牵引到另一运营商链路。




P2P下载流量是一种对带宽占用大,但对实时性要求不高的网络应用流量。如果不对这部分流量采取措施,则P2P下载会对网络带宽造很大压力,从而会影响其他网络应用的体验。因此应用交付设备首先识别P2P下载的流量,然后将其调度到带延时和丢包相对较高的链路上,将P2P等非关键流量牵引到收费相对低的链路,核心业务牵引到链路质量高的链路。应用交付设备也可以将HTTP或者网络游戏这类带宽占用较小但实时性要求很高的网络应用流量牵引到延时和丢包都较小的高质量链路上,从而满足甚至提高这类用户的网络使用体验。通过对网络应用流量的分析,并对不同应用流量使用不同的智能应用路由,从而达到最高效率地使用整网现有出口,提高网络应用体验、节省带宽成本等效果。

为增强网络可靠性,尤其是大型网络,会在不同区域构建互备出口网络,通过应用层智能路由,可根据链路质量、应用体验、预设策略完成不同区域间流量调度。例如,当某一应用在一个出口网络访问出现拥塞,可根据预先设定策略将此应用流量调度到异地出口。

迪普科技的应用智能路由解决方案,实现基于业务的按需调度,为用户网络优化提供技术支撑,整体方案具备如下优势:


■ 应用层协议全面识别

可识别近4300种协议,能有效区分HTTP、P2P、在线点播、网络游戏、IM即时通讯等各种应用,为业务调度提供坚实基础。


■ 强大的应用选路能力

能够根据应用类型、响应时间、链路质量、预设策略等要求,将应用层流量按需引导。


■ 自适应的网络健壮性

迪普科技在网络及安全领域具有长期积累,具有自主研发的3.2T应用层硬件处理平台,独创的N:M虚拟化技术,可将多台设备虚拟化成一台设备或将一台设备虚拟化成多台设备,用户可将应用能力资源池化,并根据业务要求灵活的按需调度。支持路由、高密端口、万兆端口,并支持NAT、DR、链路、三明治等组网模式,组网及管理灵活、简单。


 ■ 全面支持IPv6

全面支持IPv6及IPv4/IPv6双栈,可满足网络协议过渡期间业务的持续性要求。


迪普科技的应用智能路由解决方案,将网络应用按需调度和带宽管理融合,实现应用层业务流量智能牵引和优化管理,提升了网络资源利用率和业务应用效率。
