出口多链路智能调度解决方案

需求分析:



运营商链路租用主要负责解决本运营商网内资源不足问题,通过租用链路可有效解决用户访问其他运营商资源时访问速度慢的情况,增加用户体验。目前租用链路出口主要通过手工方式配置策略路由,指定流量走向;核心路由器使用策略路由将电信/联通流量指向出口路由器,出口路由器再次采用策略路由将各地市流量指向租用链路。


手工调度方式有利于判断出现故障的租用链路,但不足之处却很明显:


1、维护成本高:策略路由的配置操作繁琐,极易出错,对操作人员的技术要求相对较高;
2、带宽浪费:流量分配是根据经验来进行配置,不能精准分配流量,造成租用链路带宽闲置浪费;
3、客户感知差:用户报故障之后,再进行问题溯源跟踪,在此期间用户的上网仍受到影响,响应时间较长,影响用户体验;
4、缺少可视化:流量缺少可视化方式,对租用链路带宽使用状况不清晰,对链路的资源好坏也无法判断,在流量分配时缺少数据依据,导致流量分配不准确。

解决方案:


迪普科技出口多链路智能调度解决方案部署在运营商网络出口处,以DPX17000/DPX8000系列深度业务核心网关为硬件基础,采用基于应用的链路质量探测技术、灵活的流量调度策略技术,为用户提供链路管理和流量调度的智能化技术手段,帮助用户实现在复杂网络环境中精细化的业务管理需求。


迪普科技多链路出口智能调度解决方案说明:




1、两台ADX3000负载均衡设备部署于出口路由器前,依据适应的调度策略和负载算法,将用户的上网流量智能调度到租用链路上。

2、当租用链路中某链路拥塞或故障断开后,ADX3000可以智能检测并判断链路故障,将用户数据智能调度到其他的链路上。为了满足运营商用户的多链路现状,迪普科技开发了支持255条链路的负载均衡,在业内处于领先地位。
3、当所有租用链路都出现故障或带宽占用率达到预先设置的阈值时,ADX3000设备将过载多余流量回注给出口路由器走集团出口,确保用户的正常访问。
4、两台ADX3000设备可以以静默方式做相互冗余,备机随时监听主机状态,一旦主机发生状况会立即切换主备。
5、UMC统一管理中心对设备状态、链路状态进行监控和管理,当设备或链路出现问题时,UMC可通过邮件、短信、SNMP等方式进行告警,通知管理员发现问题并进行处理。

当网络中出现问题时,迪普科技提供可靠的保障机制,具体如下:


链路故障或拥塞的调度措施





迪普科技ADX3000应用交付设备支持多种链路健康性检查机制,包括 ICMP、TCP、HTTP、POP3、DNS、Radius、SNMP等多种检测方式,全方位检测链路质量,当检测到链路发生故障时自动将流量切换到正常的链路上,当故障解除后才会将流量重新调度原链路上。除此之外,针对运营商租用链路,ADX3000独创的基于丢包率、时延阈值的健康检查算法,主动探测链路的时延和丢包率,计算链路的延时和丢包率平均值,当发现某条链路的时延或丢包率过大时,设备会判断此链路出现拥塞,并将流量调度至其他正常链路,此种链路探测方式适应运营商租用链路现状。


全局故障调度措施




在智能调度时,当运营商租用链路均超载,则ADX3000设备将启用过载流量保护链路,将过载流量通过过载流量保护链路回注到集团内网,从而保证过载流量可正常转发,确保用户业务正常访问。


设备间冗余切换——设备故障

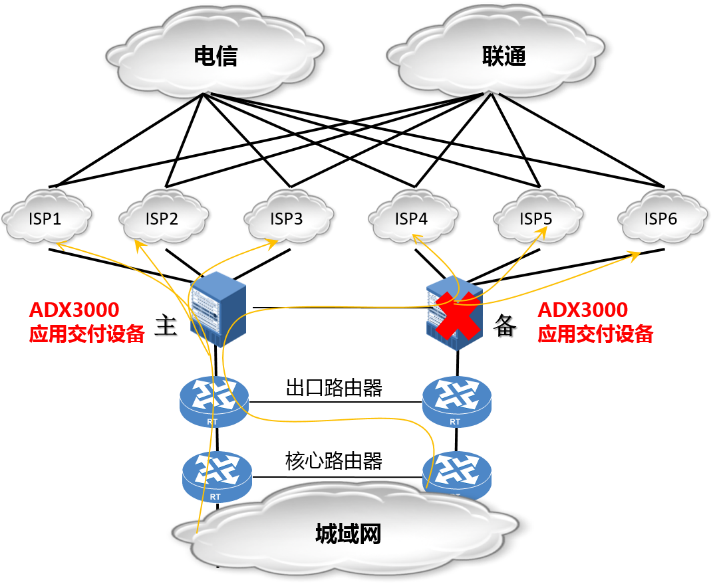

两台ADX3000设备部署于出口路由器前,并部署静默双机实现主备,充分保障方案冗余性。当“主”设备出现故障时,“备”设备会通过设备之间互联的心跳线检测到主设备故障,并接替主设备进行链路调度工作。


统一管理中心——设备和链路监控





迪普科技统一管理中心UMC支持对设备状态和链路状态进行监控和告警,监控设备运行情况,当设备和链路出现异常问题时,可以通过邮件、短信、SNMP等方式进行告警,及时通知管理员,第一时间发现并处理问题。此外,迪普科技针对此场景开发出流量突升突降、连接数与带宽比例异常告警,根据当前租用链路情况向UMC统一管理中心发送告警信息,使运维人员在第一时间内对告警进行关注并处理。


故障定位保障机制
智能调度过程中,不可避免的存在少量租用链路资源较差而影响用户上网体验的问题,此时需确定存在故障的租用链路厂家,为此,ADX3000设备提供了可行的会话日志处理办法:在会话日志中显示租用链路出口信息。只需查找故障时刻会话日志,即可确定故障链路,同时该日志还可用于溯源。

方案功能和特点:


高效的链路健康检测:

支持ICMP、TCP、HTTP、POP3、TCP Half Open等多种协议,通过网络层、应用层全方位的探测,检查链路的运行状态,同时支持多种链路质量指标检测,包括丢包率、延迟等,规避异常情况,快速的选择最合适出口链路,实现高效的负载分担。


丰富的负载均衡调度算法:

支持全面的4~7层负载均衡功能,能够提供多达十余种的负载均衡调度算法,包括:轮询、随机、比重法、优先级、最小连接、最小响应时间、源地址Hash、目的地址Hash、源端口Hash、就近性选择等算法,灵活应对各种网络环境以及不同业务的调度要求,提升链路使用效率及最终用户上网体验。


链路状态监控及告警:

通过Web页面实时监控租用链路流量及会话数情况,直观展示租用链路流量分布情况。当租用链路出现链路故障、拥塞、流量突升突降、连接数比例异常等情况时,ADX3000设备向UMC统一管理中心发送告警信息,由UMC统一管理中心向运维人员推送邮件、短信、SNMP等方式告警,从而使运维人员在第一时间内对告警进行关注并处理。


大幅降低运维成本:

传统的组网需要配置大量策略路由,并且对链路状态没有较好的监控手段,导致人工调度准确性不高,出现故障处理时间较长,最终影响客户体验。迪普科技出口多链路智能调度方案,由设备对流量进行智能调度,并对链路状态实时监控,出现故障实时告警,智能调度减少了人工干预,明显提升运维效率。


高性能吞吐及灵活的扩展方式:
迪普科技ADX3000应用交付设备基于APP-X硬件平台,目前可提供单槽位100Gbps以上业务处理性能,设备具备平滑扩容能力,整框实现1Tbps以上性能,满足各运营商网络出口对带宽快速增长的需求。

通过迪普科技多链路出口智能调度方案,提升了最终用户上网体验,降低了投诉率,并根据链路情况来进行精准调度,避免造成带宽闲置浪费或者拥塞 ,提升带宽利用效率,进而有效降低带宽成本;在维护管理方面,原手工维护方式操作繁琐,极易出错,对操作人员的技术要求相对较高,使用多链路智能调度设备后,减轻运维人员负担,明显提升运维效率。
